PVC 창호 에너지 법규동향과 KCC창호 사례를 통한 창호 동향 소개

에너지 법규 -  공동주택의 결로 방지를 위한 설계기준(TDR)

온도 차이 비율 (TDR:Temperature Difference Ratio)

• 실내와 외기의 온도차이에 대한 실내와 적용 대상부위의 실내표면의 온도차이를 표현하는 비율
• 계산식 : 온도차이비율 =  (실내온도 - 표면온도) / (실내온도 - 실외온도)
• 예시) 실내온도 25oC,  실내온도 -10oC, 창호 표면온도 18oC일 경우, [실내온도(25)-표면온도(18)] / [실내온도(25)-실외온도(-10) = 7/35 = 0.20
• 표면온도가 높을수록 TDR값이 낮아짐 : 단열 성능이 우수한 / 유리 적용시 실내측 표면온도가 높아져 결로 성능 우수 (TDR값이 낮음)

지역1 기준 결로 성적서 보유 현황

• 창호 제품명 : VBF250, VBF252
• 유리 사양 : (외부) 5MVR177 + 5C (단열간봉) , (내부) 5CL+12Ar + 5EV181N(단열간봉)
• 이중창 내/외부 로이유리/Ar 적용시 지역1 기준 만족 불가함
• 주거용 비강화 더블로이 및 단열간봉 적용시 지역1 결로 시험 합격 (VBR)



최근 창호 동향 소개 (KCC 창호 사례)

발코니이중창 - VBF242

1. 고기밀, 고단열 창짝적용 -창짝 최적화 설계로 기밀, 단열 성능 향상 -내외부 로이유리(22mm)적용시 (에너지 효율등급 1등급)
2. 2중 자동잠금 SYSTEM - 2 point 자동 locking gear 적용으로 (옵션) 방범기능 부여
3. 한층 더 커진 Premium외관 - 창틀 폭과 높이, 안쪽 물막이턱 공틀부를 넓혀 고급스럽고 중후한 느낌 연출
4. 에너지등급 1등급(단열 : 0.94W/m2k_22T내외부로이, 기밀:0.51m2/hm2)

• 다중 기밀 구조를 이중으로 적용함과 더불어 중앙부 물막이턱 형성으로 기밀/방음 및 구조 강도 강화
• Rail 단차(7mm)에 의한 수밀성 향상

발코니이중창 - VBF250

• 1. 프라임 이중창의 우수한 단열, 수밀, 방음 성능에 내풍압성능 업그레이드
• - 다중 기밀 구조를 이중으로 적용함과 더불어 창틀 중간에 기능턱을 설계함으로써 기밀/방음 성능을 강화
• - 다결실 구조 설계로 기밀, 단열 성능 향상
• 2. 물막이턱 두께 증대를 통해 중후한 외관 구현
• - 내부 물막이턱 65mm로 중후한 느낌의 외관 표현
• 3. 분할 창호 구성 가능
• 에너지등급 1등급 (단열 : 0.90W/m2k_22T내외부로이, 기밀: 0.91m2/hmn2)
• 창짝 보강재의 외경 치수 증대 및 최대 3.2T의 고풍압용 보강재 적용을 통해 내풍압 성능을 대폭 향상
• 배수가 쉽고 저수공간이 넓은 계단식 레일구조와 수밀턱을 창틀설계에 반영하여 강한 비바람의 해안 고층 건물에 적합

발코니이중창 - VBF271

• 1. 프라임 이중창의 우수한 단열, 수밀, 방음 성능에 최고의 내풍압 성능을 구현한 해안 고층형 발코니 이중창
• 배수가 쉽고 저수공간이 넓은 계단식 레일 구조와 수밀턱을 창틀 설계에 반영. 강한 비바람의 해안고층 건물에 가장적합함.
• 2. 구조 보강재, 코너 연결구, 창짝이탈방지구동 내풍압 기능성 부자재 적용
• 3. 투톤 프로파일과 하드웨어를 적용한 고급 손잡이(옵션)
• 에너지등급 1등급 (단열 : 0.90W/m2k_22T내외부로이, 기밀 : 0.62 m2/hm2)
• 코너연결구, 이탈방지구, AL-SPACER적용으로 구조강도 강화 발코니창호 최고 내풍압 성능으로 강한 풍하중에도 안전성 확보

발코니이중창 - VBF235(해안바)

• 1. 고수밀 설계 구조 - 해안지역 적용을 위한 수밀 성능강화 (배수 SLOPE 부여, AL보조 물막이턱, 수막형 기밀유지구 적용)
• 2. 고기밀 설계 구조 - Inter-Lock 모헤어 기밀구조 & IL탈락방지 구조로 틈새바람 방지
• 3. 내풍압 성능 확보 - 해안지역 뿐만 내륙지역(20층 이하)에도 적용 가능한 고기능 창호
• 에너지등급 1등급 (단열 : 0.88W/m2k_22T내외부로이+아르곤, 기밀:0.58 m2/hm2)
• 풍압형 창짝 - VSF120(350등급 이하)
• 일반형 창짝 - VSF230(150등급 이하)

1. 방충망 레일높이 최적설계
2. 배수 SLOPE부여
3. AL 보조물막이턱
4. 수막형 기밀유지구

발코니이중창 - VBF250분할

• 품격있고 고급스러운 외관 구현 - 내측부 마감캡 적용을 통해 미려한 인테리어를 구현
• 중간바와 창짝에 고강도 보강재를 삽입하고, 하부에는 접합안전유리를 적용하여 안전성을 높임
• 우수한 수밀구조
• 중간바 방충창 레일 높이를 높이고
• 중간바 물넘침시 하부 레일 배수공 개공을 통한 배수성능을 높인다.

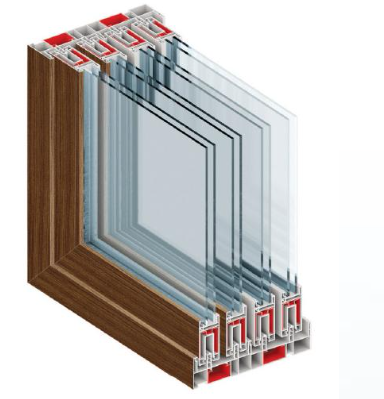

발코니이중창 - VBF260(L/S)

• 1. 원목무늬의 차별화된 외관 구현
• 내측부 상/하, 좌/우 원목무늬 라미필름 레핑으로 미려한 외관 구현
• 상하부 알루미늄 레일 적용 및 L/S창짝 적용으로 고급감과 부드러운 열림성 확보
• 2. 고기밀, 고단열 최적화 설계
• 내부 L/S시스템창호가 적용되어 기밀성능 증대, 내외부 로이유리(22T) 적용시 1등급 구현
• 3. 고급스럽고 중후한 외관 구현
• 폭 18.5mm 넓은 내측 물막이턱 형성으로 미려하고 중후한 외관
• 에너지등급 1등급(단열: 0.98W/m2k_22T 내외부로이, 기밀 : 0.87m2/hm2)

발코니이중창 - VBF293 (유리난간 일체형 창호)

• 1. 건축물 외관 및 조망권 우수 : 내외창 사이 유리 난간대 설치
• - 철재 난간 미설치에 따른 우수한 외관구현
• 2. 방충망의 외부 환경 직접 미노출에 따른 오염방지
• - 롤방충창 적용에 따른 사용 편의성 및 외관 우수
• 3. 외부 ASA 칼라 패턴 선택 적용
• - 불소수지 도장 대비 가격 및 내구성, 우수, 생산 고정 일원화
• 에너지등급 1등급(단열: 0.891W/m2k_22T 내외부로이, 기밀 : 0.70m2/hm2)

인테리어 마감 후 창틀 외관 노출 슬림화

• 내부 마감 후 창틀 노출 최소화(20mm)로 창틀을 통한 열교 현상 저감 가능
• 창틀의 시각적인 슬림화를 통한 창의 개방감 향상

난간대 손스침 횡하중 내구성 확보 : 건축구조기준 "0303.7.1 손스침 하중"에서 요구하는 집중하중 90kgf보다 상회하는 150kgf 집중하중 시험 후 파괴되지 않아야 한다.

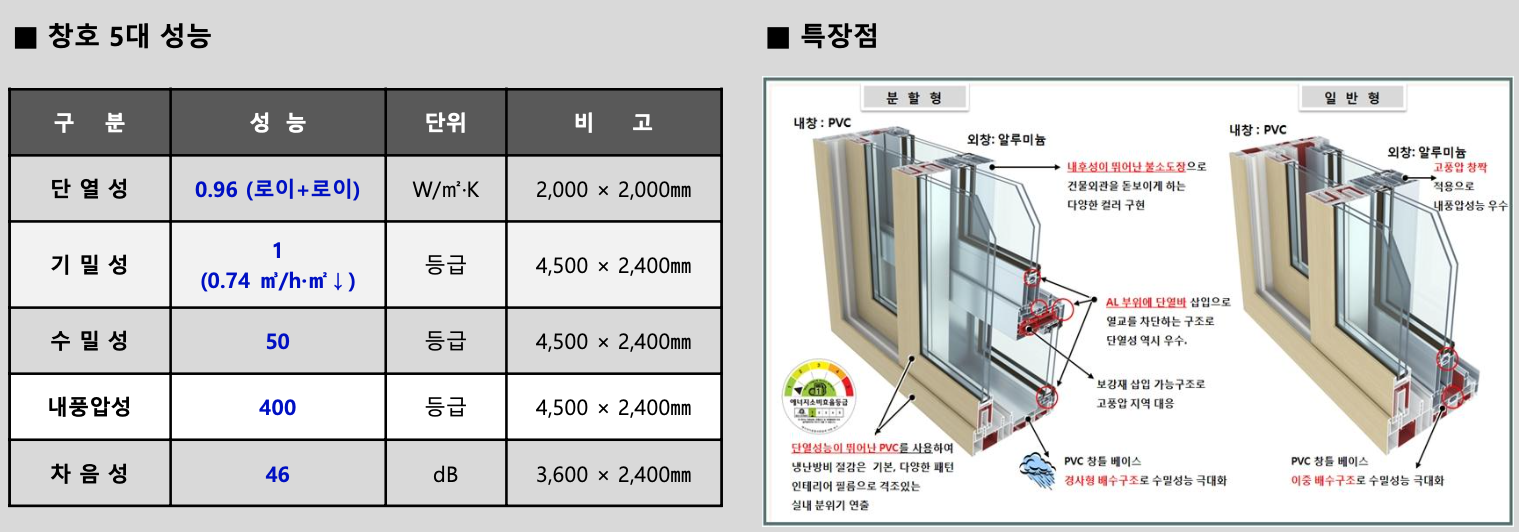

시스템창호 - 고단열 슬라이딩 창호

• 1. 수평 밀착 잠금 기능 하드웨어를 통한 단열 / 기밀 성능 극대화
• - PS = parellel sliding (수평 밀착형 슬라이딩 방식)
• 2. 호차 높낮이 조절 기능으로 가시공성 향상(창짝 수직/ 수평 작업 용이)
• 3. 최대 54T 삼중유리 적용을 통한 단열 성능 향상
• 4. 분할 (하부 픽스) & 미분할 선택 적용 가능

복합재질창호 - 뉴하드윈

1. AL+PVC 복합재질 적용을 통해 단열성능 및 미려한 외관 구현
2. 창틀 외부 AL CAP조립 및 외창 AL적용으로 가공성 용이 및 다양한 칼라 구현
3. 분할타입, 미분할 타입 선택 적용 가능

중문 - 3연동 중문

• 1. 전면(5개소) 모헤어 기밀구조로 기밀성능 향상
• 5개소 : 측부 좌/우(창틀접면부), 중앙 여밈대(창짝간 겹침부위), 상부, 하부
• 2. 현장 여건에 따라 창틀 하부 미적용 가능

• 3. 원부자재 구조 단순화 및 개발품목 단순화로 경쟁사 대비 가시공 용이
• 원자재 5조, 보강재 3조로 제품 구조 및 강도 최적화
• 4. 유리 마감캡 적용을 통해 다양한 유리 두께 적용 가능 (단판, 복층)

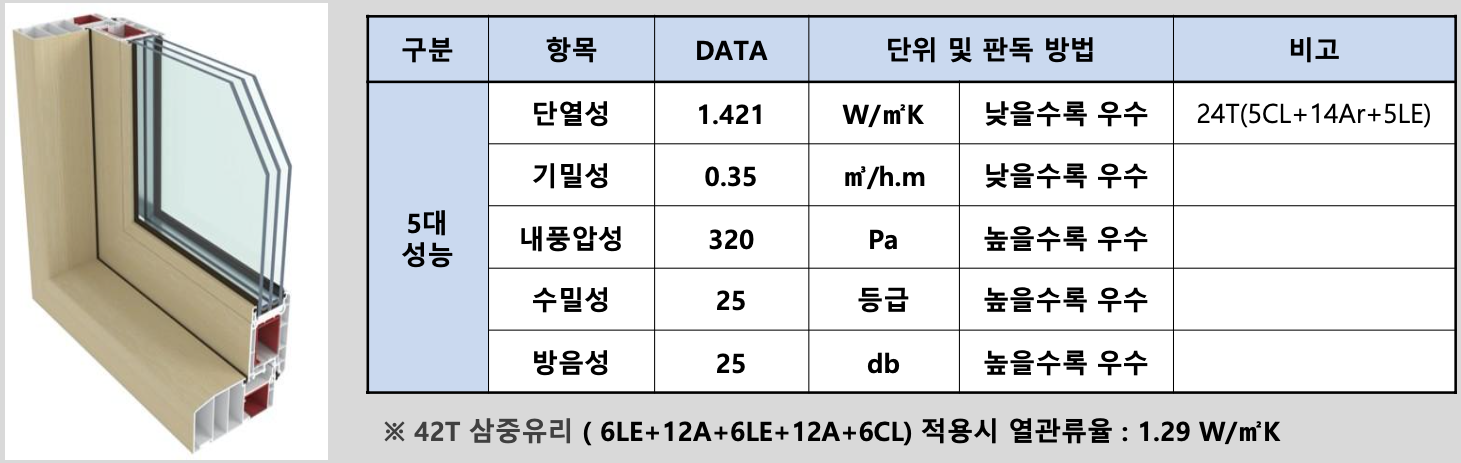

중문 - 고단열 터닝도어

• 1. 건축물 에너지 절감용 고단열 제품 개발로 결로 및 단열성능 향상
• 규격: 창틀(W 140mm/H 65mm)
• 유리구성 : 최대 42mm 삼중유리 적용 가능
• 용도 : 중문 (발코니와 주방 사이, 거실과 발코니 사이, 실외기실 입구)
• 외기 간접면하는 창/문의 단열 법규 기준 만족(중부 공동주택 : 1.60W/m2K 이하)
• 2. 기존 터닝도어 업그레이드 제품으로 성능 강화
• 5-point locking 시스템 및 코너드라이브 적용으로 락킹 강화, 밀폐 및 방범 성능 강화
• 고강도 힌지 및 처짐방지구 적용으로 문짝의 처짐현상 방지
• 3. 주방, 거실과 동일한 Coloring으로 통일감 부여
• 내창, 발코니창과 동일 color 라미필름 적용을 통해 인테리어 효과 증대
