Revit 시작하기

1. Revit 환경설정
2. 프로젝트 시작하기
3. 대지모델링

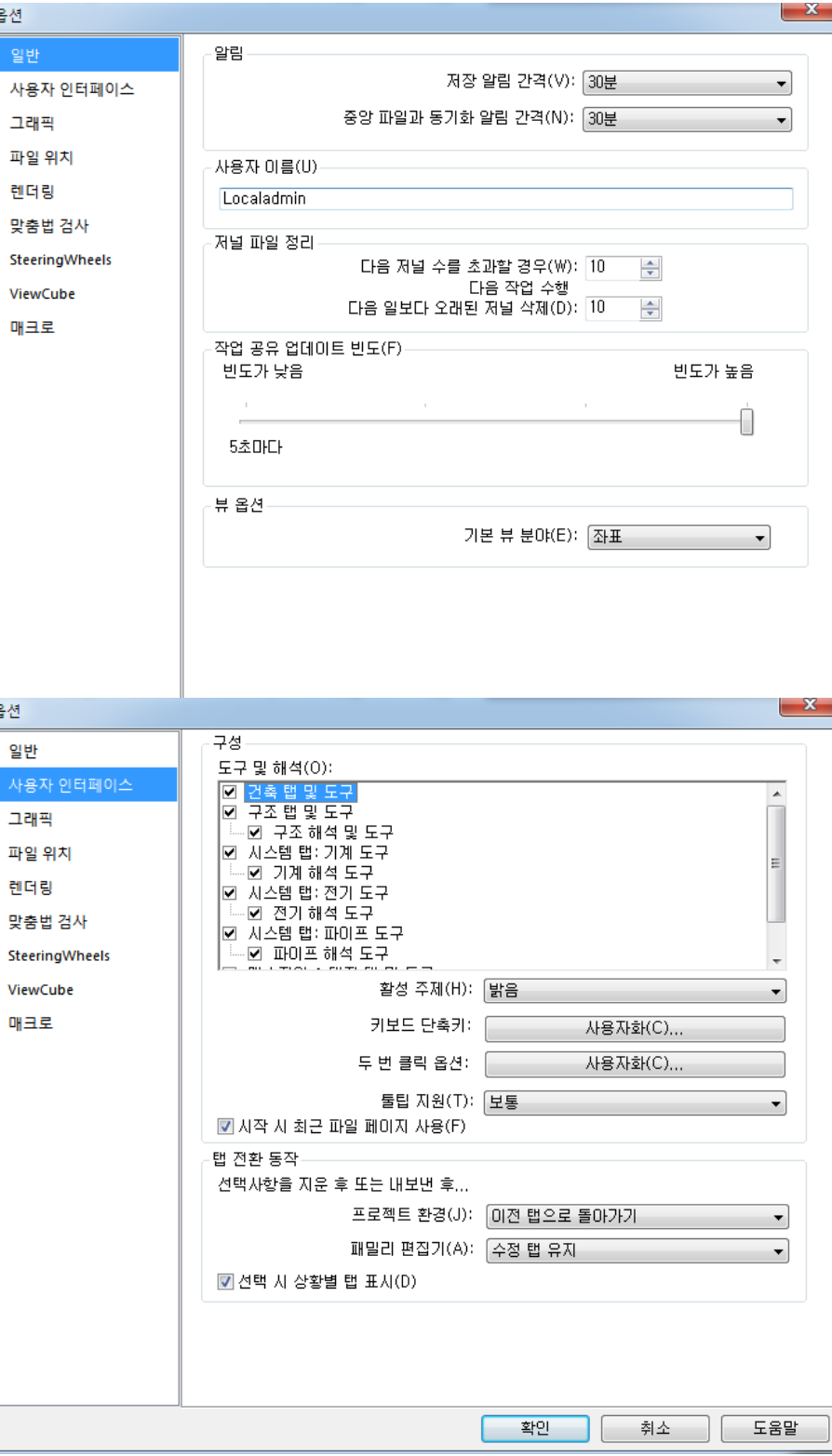

1-1. 일반

• 응용프로그램 메뉴 > 옵션
• 저장 간격 설정
• 자동저장 아님
• 저장 알림 설정
• 사용자 이름 설정
• 작업세트 로컬 파일 사용자 이름 지정

1-2. 사용자 인터페이스

리본탭 조정 - 사용하지 않는 탭 체크 해지

자주 사용하는 REVIT 단축키

명령	단축키	기타
가시성 / 그래프	W,VG	가시성 그래픽 대화상자 AutoCAD의 layer 대화상자 같음 선 색상, 선 패턴, 선 종류 설정, 객체 끄고 켜기 설정
카테고리 분리	IC	카테고리 분리
카테고리 숨기기	HC	카테고리 숨기기
요소 분리기	HI	요소분리 (=layer isolate)
요소 숨기기	HH	요소 숨기기 (=later off)
임시 숨기기 / 분리 재설정	HR	숨기기 해제 (=layer on)
가는 선	TL	얇은 선으로 보기
와이어프레임	WF	뷰 조절 막대에서 설정 - 색상 일치, 사실적, 레이트 레이싱은 단축키 없음.
은선	HL
음영처리	SD
Zoom window	ZZ
Zoom All	ZA, ZF
창 타일 정렬	WT	열린 뷰를 비교하면서 보기 (창모드로 보기)
프로젝트 단위	UN	단위 설정
스냅 끄기	SO	스냅 끄기
스냅 켜기	SS	스냅 켜기
기타	ctrl + tab	열려있는 뷰 화면전환
	space	객체 회전, 명령 입력

객체 스냅 잡기 (리본관리 < 스냅에서 확인) 끝점 -SE 중간점 - SM, 교차점- SI, 중심점 - SC

그래픽 설정

• 바탕화면 색 설정 < 배경반전 체크 < 바탕 검은색으로 변경
• 선택 색상 설정 < 색상 지정 - 선택 : 객체를 선택 했을 때 색상
• 사전 선택 : 마우스를 올려 놓았을 때의 하일라이트 색상
• 임시 치수 문자 모양 < 크기 지정

• 2-1. 지리적 위치 설정하기
• 관리 > 위치
• 구글 지도에서 위치를 선택하거나 주소를 바로 입력
• energy analysis 분석을 위한 기후 데이터를 얻을 수 있는 가장 가까운 기상 관측소가 선택됨

2-2. 진북 설정하기

• 위치 > 진북 회전
• 해당 뷰 특성창의 방향을 도북에서 진북으로 변경 후, 진북회전 명령 실행
• 옵션바에서 회전의 중심 [장소]를 눌러 회전 축을 CAD도면상의 방위표 중심점으로 클릭하고 start ray와 end ray를 차례로 선택하여 회전합니다.

2-3. 건물 일조분석

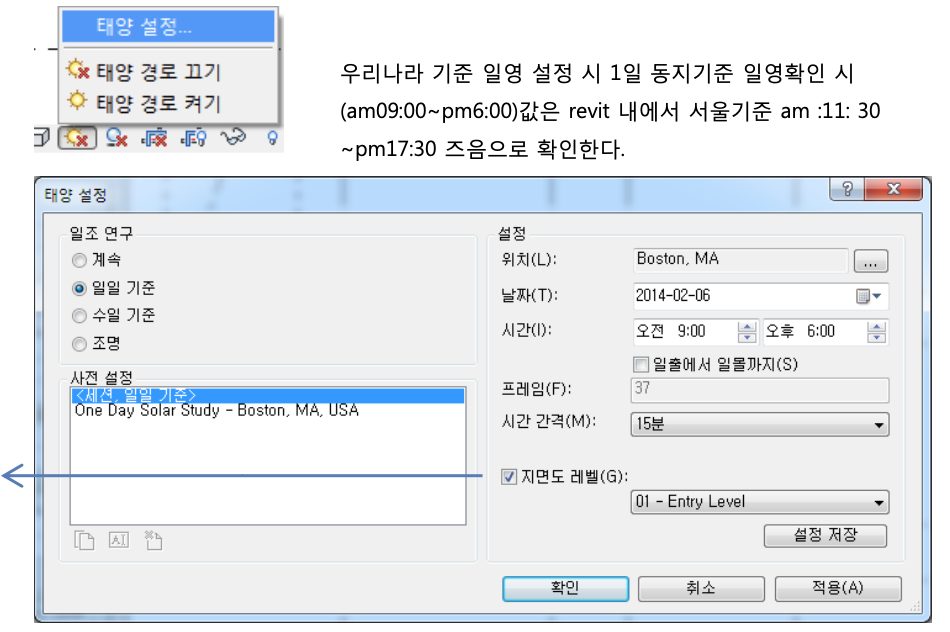

• 태양설정 - 일조연구 : 일일기준 , 위치, 날짜 : 동지기준, 시간 : 오전 9시~ 오후 6시, 시간간격 : 15분
• 지면도 레벨 옵션 켜기 / 끄기

• 일조 연구 미리보기
• 그림자 켜기
• 프레임 별 이미지 확인

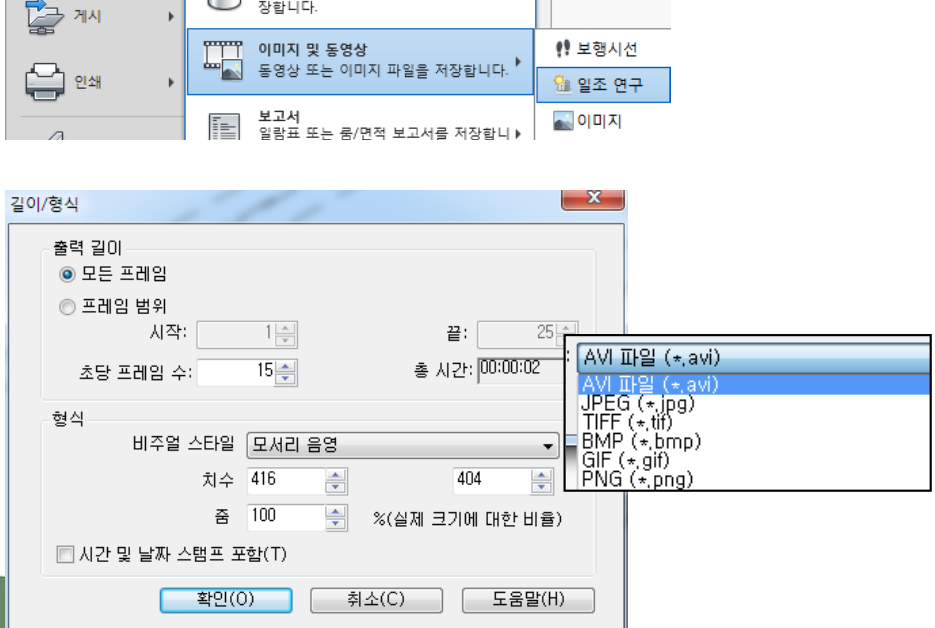

2-4. 일조분석 내보내기

• 이미지파일 - 시간 날짜 스탬프 포함, 내보내기 포맷은 이미지 포맷(jpg or png)을 선택 (프레임 수가 적어 avi 적합하지 않습니다.)

3-1. 지형도 가져오기

DWG-File 가져오기 삽입 > CAD 가져오기

• 색상 : 흑백
• 위치 : 원점 대 원점
• 단위 : CAD 작성 단위
• 대지모델은 제공하는 수치지형도를 바탕으로 3차원 지형 모델로 작성하여야 한다. (수치지형도 : 등고선에 높이값 존재)

3-2. 대지 작성

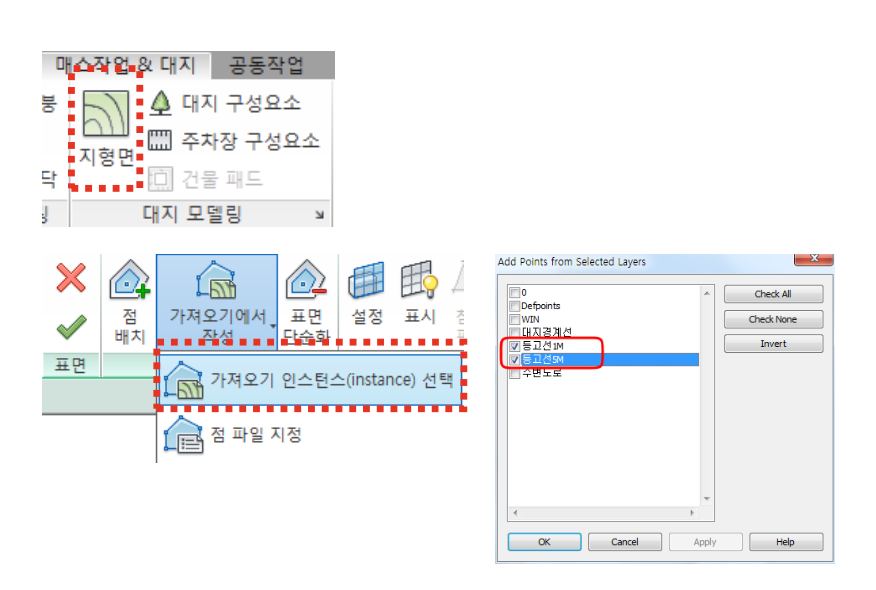

• 매스작업 & 대지> 대지모델링>지형면
• 수정/표면편집 탭에서[도구>가져오기에서 작성>가져오기 인스턴스 선택]을 클릭
• 캐드도면 선택
• 지형 레이어 지정

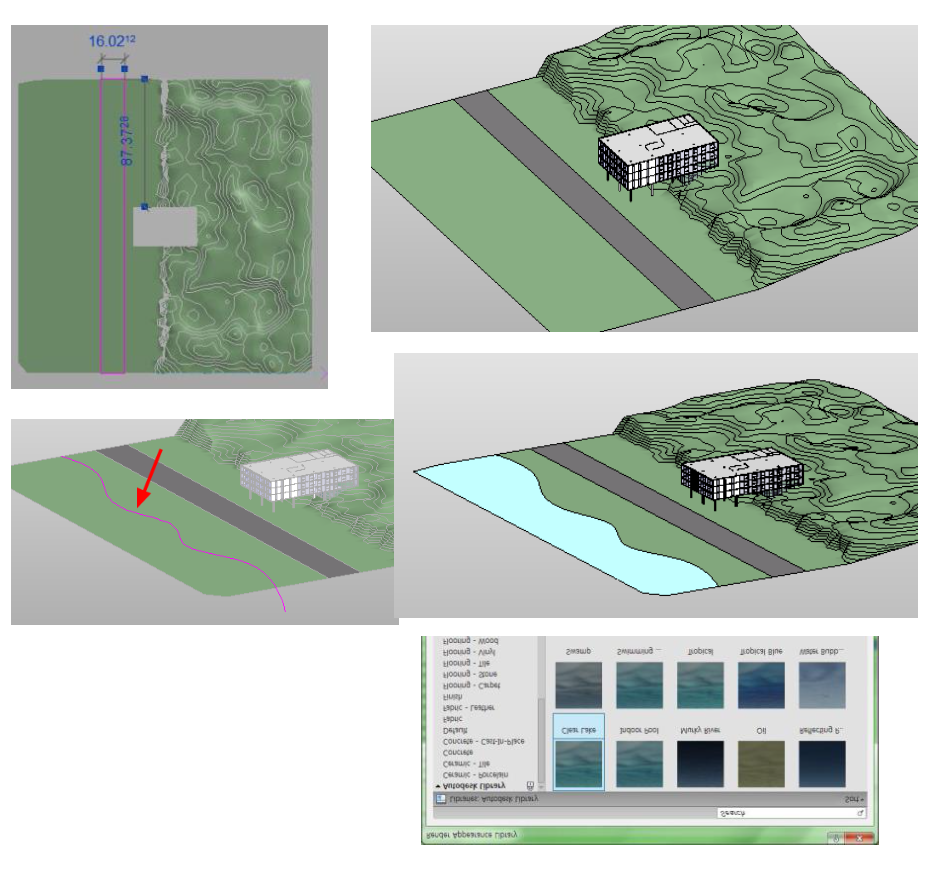

3-3. 대지수정하기

• 재료변경
• 소구역 설정하기 - 도로나 보도, 조경구역
• 지형 표면 분할 / 병합

3-4. 대지작성 - 1. 점 배치 2. 측량점 수동 직접 입력방식

3-5. 측량점 변경 1. 선택 site > edit surface 2. option bar. 입면도 : 0.00mm

3-6. 대지평탄화 1. 건물패드 작성하기, 2. 건물패드는 경계편집을 하여 스케치 수정이 가능하다.

3-7. 1. 수목, 2. 주차장
