bim- 개념 (revit 건축 프로그램 사용하는 법 - 메뉴 이해하기 )

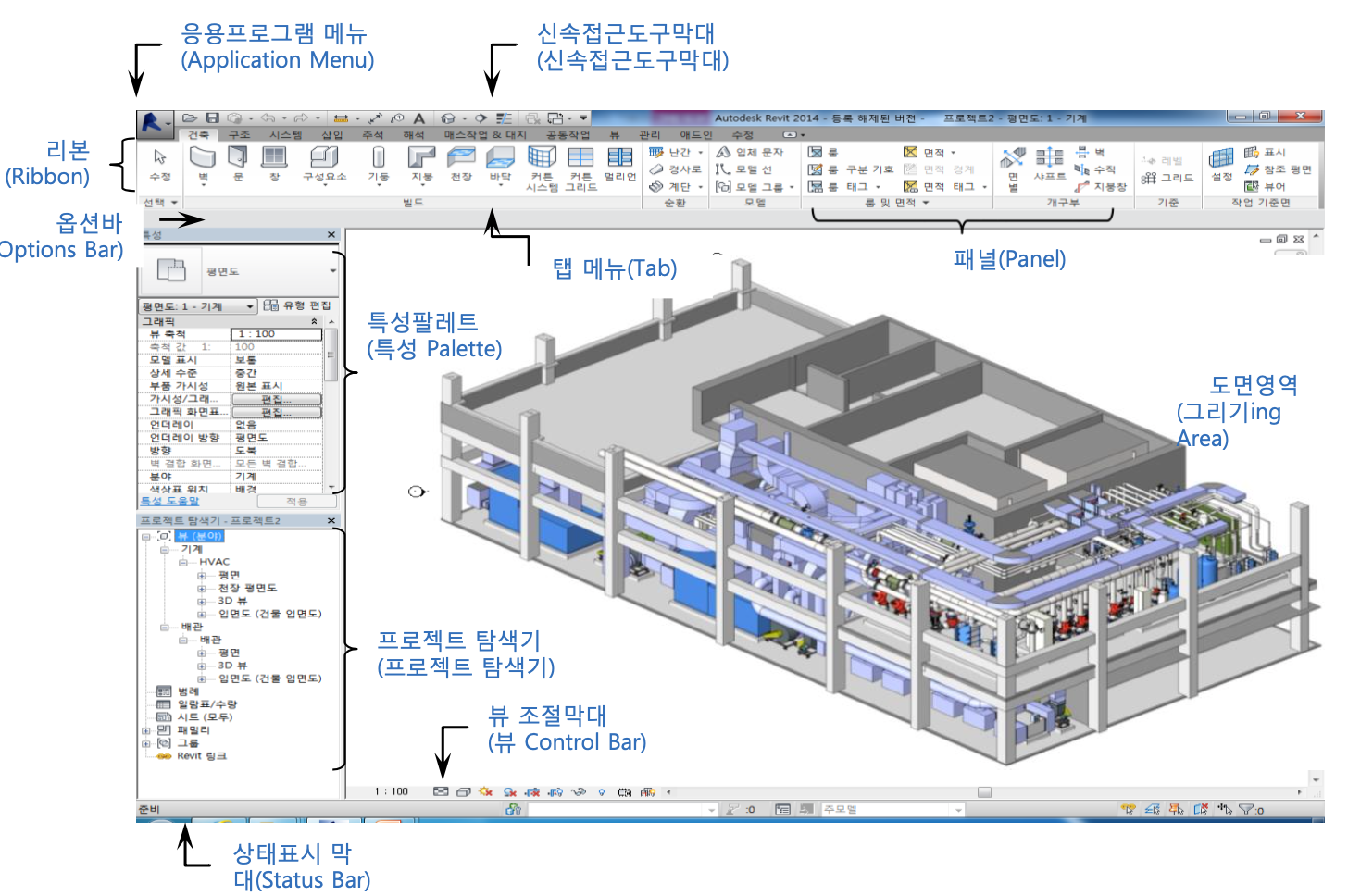

Revit 인터페이스

1-1. 응용프로그램 메뉴 (Application Menu)

파일을 새로 열기, 저장, 다른 이름으로 저장, 프린터, 내보내기, 라이센스 등 파일을 관리할 수 있으며 revit에 대한 옵션을 설정할 수 있습니다.

메뉴	내용
어플리케이션 메뉴	파일 열기, 저장, 내보내기, 인쇄 등의 기본사항에 대한 기능이 있습니다.
신속접근막대	자주쓰는 아이콘들을 설정해 놓을 수 있습니다. 기본적으로 그림과 같이 설정되어 있습니다.
리본 메뉴	revit에서 사용할 수 있는 기능들을 종류별로 나누어 탭형식으로 제공합니다.
옵션바	객체나 기능을 클릭했을때 선택할 수 있는 옵션을 나타냅니다.
특성창	객체를 선택했을때 객체에 부여된 속성값이 나타납니다.
프로젝트 브라우저	뷰/시트/일람표등을 제어하며, 로드된 패밀리, 그룹, 링크 등에 리스트가 나타납니다.
모델링 영역	종이와 같은 곳으로, 실제 모델링이 이루어지는 공간입니다.
상태창	선택된 객체의 상태가 나타납니다.
뷰 컨트롤 바	상세수준 조정, 그래픽 스타일 변경, 렌더링 등 시각에 관한 사항을 조정합니다.



1-2.  리본 탭 (ribbon tab)

리본 탭 메뉴에 따라 리본 메뉴가 변경되어 집니다.

• 건축:건축모델을작성하는데필요한도구로구성
• 구조: 구조 모델을 작성하는데 필요한 도구로 구성
• 시스템 : 기계, Electrical 등 설비, 전기 3D 모델을 작성하는 도구로 구성
• 삽입: 레빗 파일을 링크, CAD파일 및 이미지 파일을 불러오기 등 외부파일을 삽입하는 도구로 구성
• 주석:치수,선,기호,문자,테그등주석요소를작성도구로구성
• 해석:모델을이용한각종부하계산및분석하는도구로구성
• 매스작업&대지: 매스 작성 및 대지 작성 수정도구로 구성
• 공동작업: 공동 협업작업을 위한 도구로 구성
• 뷰:뷰생성,뷰템플릿,뷰특성수정,일람표등뷰에관련된도구로구성
• 관리: 프로젝트에 관련된 각종 옵션 설정에 관련된 도구로 구성
• 애드인:별도의유틸리티등이설치되었을때사용
• 수정: 각종 요소를 수정하는 도구로 구성

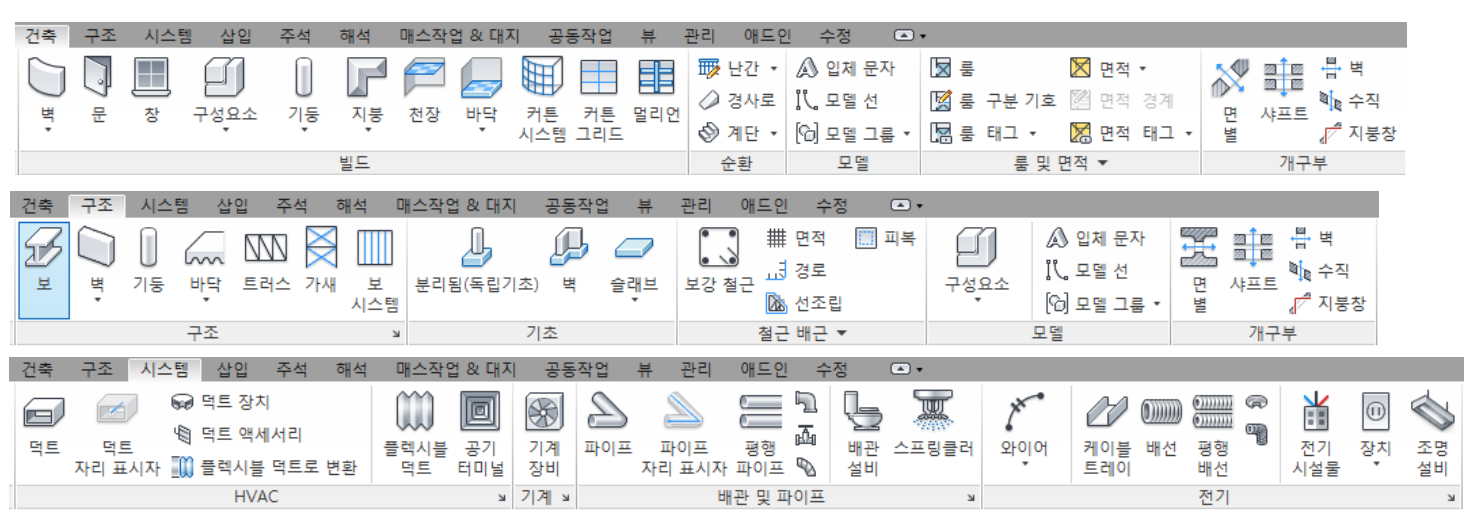

1-3. 리본 메뉴(Ribbon Menu)

각각의 공정 별로 기능들을 모아 패널로 구성되어 있습니다. [건축/ 구조 / 시스템]

• 리본 탭 메뉴의 [패널의 최소화] 버튼을 이용하면 아래와 같이 사용자 편의로 조정 할 수 있습니다.
• 주석 > 치수 패널 확장 한 경우 각 유형 특성 대화상자를 열 수 있습니다.
• 패널에서 작은 화살표 버튼을 클릭하면 해당 패널에 관련된 기능 설정을 수정할 수 있는 설정 대화상자가 표시됩니다.



1-4. 프로젝트 탐색기 (프로젝트 탐색기)

• 현재 프로젝트의 모든 뷰
• 일람표, 시트, 패밀리, 그룹
• 링크된 Revit 모델 등 - 이름 옆에 있는 + 또는 -를 클릭하여 리스트를 확장 축소할 수 있습니다.
• 특성창에서 탐색기 유형변경가능 : 탐색기 뷰 / 분야를 클릭하여 다른 형태의 뷰 구성을 선택할 수 있습니다.

1-5. 도면영역(Drawing Area)

• 모델링이나 주석작성, 시트 작성 등 작업을 하는 영역이며 프로젝트 탐색기에서 뷰를 열 때마다 기본적으로 열려 있는 뷰 위의 또 다른 뷰가 표시도힙니다. 뷰 탭 메뉴의 윈도우 패널 명령을 사용하여 뷰를 타일형식 등으로 전환하여 사용할 수 있습니다.
• 여러 개의 뷰가 열러 있을 경우 ctrl + tab를 눌려 화면전환을 할 수 있습니다.
• 도면 영역 배경의 기본 색상은 흰색이지만 옵션에서 검은 색으로 전환할 수 있습니다.

1.6 옵션바 (options bar) : 옵션 막대는 요소를 선택 하였을 때 해당 요소의 특성에 맞게 표시되며 각종 옵션 값을 선택하거나 입력하여 해당 요소에 반영합니다. 예를 들면 해당 객체 생성버튼을 클릭했을 때 표시되는 옵션바 입니다.

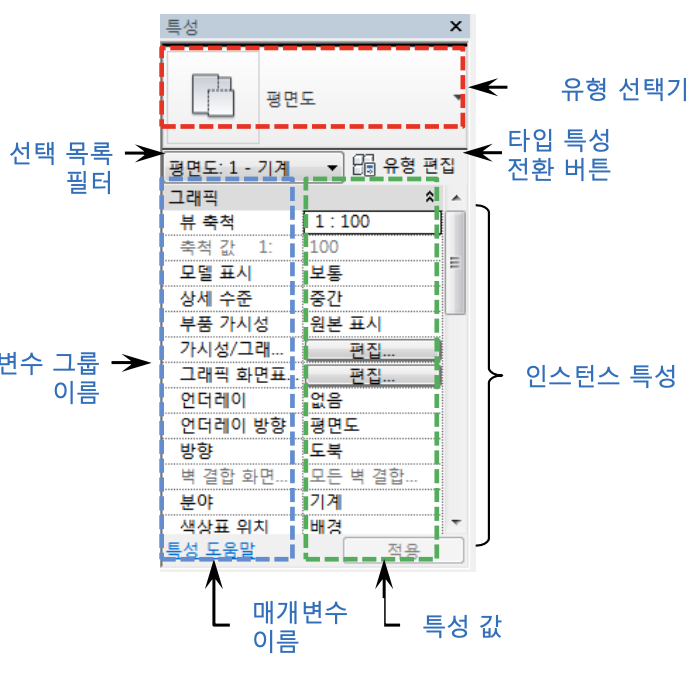

1-7. 특성 팔레트

• 특성 팔레트에서 요소의 유형을 선택하거나 요소의 특성 값을 확인 수정 할 수 있습니다.
• 유형 편집 버튼을 클릭하여 기존 유형을 편집하거나 새로운 유형을 만들 수 있습니다.

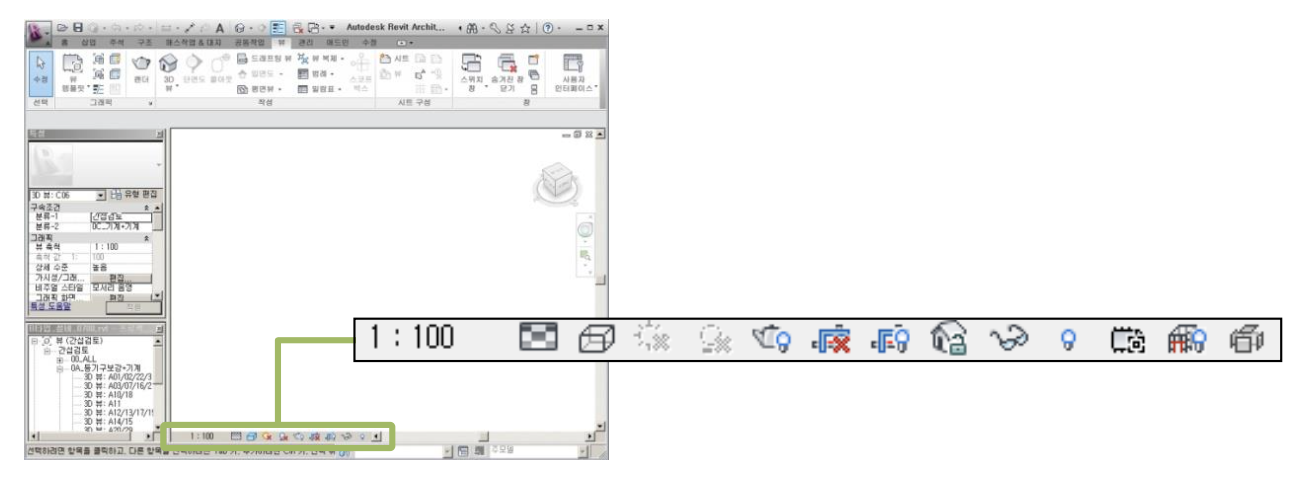

1-8. 뷰 조절 막대 (view control bar)

• 조절 막대는 현재 뷰에 보여지는 요소의 형태를 변경합니다.  다른 뷰에는 전혀 영향을 주지 않습니다.
• 뷰"유형 편집"버튼을 클릭하여 기존 유형을 편집하거나 새로운 유형을 만들 수 있습니다.

축척 : 도면에서 주석요소의 크기를 조정하는 비율이며, 기본으로 설정되어 있는 축적을 선택 할 수 있으며 또는 임의로 축적을 지정할 수 있습니다. dimension,m tag, symbol 등 주석요소 중 일부는 축척을 반영하여 크기가 변경되어 집니다.

비주얼 스타일

• 와이어프레임 스타일은 모델 요소의 모서리와 선만 표시되며 표면은 투명한 형태로 표시합니다.
• Hidden line 은선 스타일은 모델 요소의 모서리와 선 그리고 표면은 불투명 상태로 표시합니다.
• Shaded : 음영 스타일은 재료의 shading에서 설정한 색상으로 요소의 표면을 음영처리하여 표시하며 모서리 선은 표시하지 않습니다. 각각의 요소에 별도의 재질이 설정되어 있지 않을 경우 디폴트 색상으로 표시되어 집니다.

• consistent colors : 일관된 색상 스타일은 재료의 shading에서 설정한 색상으로 요소의 표면을 음영 처리하여 표시하며 모서리 선은 표시하지 않습니다. 또한 기본광원에 영향을 받지 않으며 모든 면이 동일한 음영으로 표시합니다. 각각의 요소에 별도의 재질이 설정되어 있지 않을 경우 디폴트 색상으로 표시되어 집니다.

Ray trace - ( 태양경로 켜기/끄기 ) : 태양경로는 프로젝트에 대해 지정한 지리적 위치에서 하늘을 가로 지르는 태양의 이동 범위를 시각적으로 표현합니다.

• (그림자 켜기 / 끄기) : 요소에 그림자를 표시하거나 표시하지 않습니다.
• 자르기 영역 켜기 / 끄기 : 모델 및 주석 요소를 자르기를 할 수 있습니다.
• <자르기 영역 켜기>, <자르기 영역 끄기>

자르기 영역 표시 / 숨기기 : 모델 및 주석 요소의 자르기 했을 때 영역을 표시하는 박스를 표시하거나 숨깁니다.

임시 숨기기 / 분리

• 선택한 요소나 카테고리별로 임시적으로 숨기거나 표시 또는 영구적으로 숨김니다. 이 기능은 현재 활성화된 뷰에만 영향을 미칩니다.
• 임시 숨기기 / 분리 재설정 : 임시적으로 숨겼던 요소나 카테고리를 영구적으로 숨기기
• 카테고리 분리 : 선택한 카테고리만 남겨 놓고 나머지는 임시적으로 숨기기
• 카테고리 숨기기 : 선택한 카테고리 전체를 임시적으로 숨기기
• 요소분리 : 선택한 요소만 남겨 놓고 나머지를 임시적으로 숨기기

• 요소 숨기기 : 선택한 요소만 임시적으로 숨기기
• 임시 숨기기 / 분리 재설정 : 임시적으로 숨기기한 카테고리 및 요소를 보이기

숨겨진 요소 표시 : 도면 영역과 숨겨진 요소 표시 아이콘이 자홍색 경계로 표시되어 숨겨진 요소 표시 모드에 있음을 나타내며, 모든 숨겨진 요소는 자홍색으로 볼 수 있는 요소는 중간색으로 표시됩니다.

변위 세트 표시 : 변위된 뷰를 사용하여 모델요소가 모델에 대해 갖고 있는 관계를 전반적으로 보여줄 수 있습니다. 모든 3D 뷰(투시포함)에서 (요소변위)도구를 사용하여 모델요소를 이동 할 수 있습니다.
