단열의 단열공법 및 특성 [건축재료 단열재 종류]

단열

• 단열재의 종류
• 단열시공방식별 특성
• 단열공법 및 단열재의 선택

물체 사이에 존재하는 열의 이동을 막는 것. 에너지 소비 절감에 큰 도움을 줌. 일반적으로 열전도율이 0.6이하를 말함

단열의 특징

1. 쾌적성
2. 난방에너지의 절약
3. 건물의 피해 방어





섬유질 단열재 - 열전도율이 적은 섬유상의 물질로 된 단열보온용의 재료

다공질 단열재 - 공기 자체가 단열재 역할을 함

열전도율을 작게 하기 위해서 다공질이 되도록 만들어 기공 속의 공기의 단열성을 이용한다.









섬유질 단열재

1. 암면
2. 유리섬유
3. 셀룰로스
4. 코르크

다공질 단열재

1. 스티로폼
2. 폴리에틸렌 폼
3. 폴리우레탄 폼
4. 우레아 폼
5. 패놀 폼
6. 퍼라이트

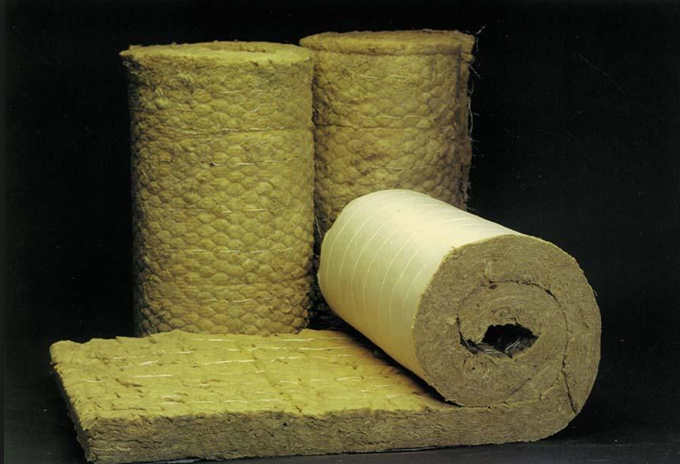

Rock Wool (암면)

내열성 광물들을 전지로에 고열로 녹여 압축공기로 불어날림으로써 제조한 단열재

특징

• 내화성이 우수
• 열 전도율이 작음
• 흡음기능
• 흡음재와 보온재로 사용

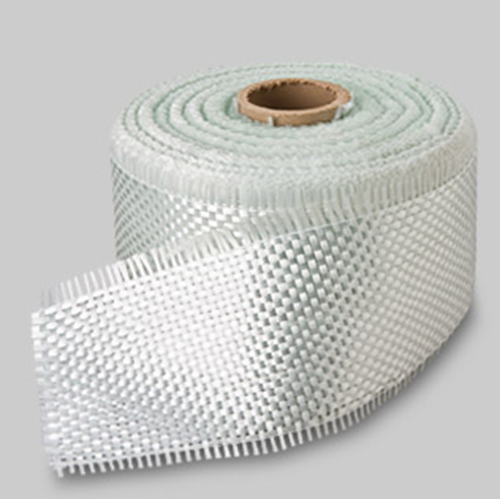

Fiber glass 유리섬유 (=Glass fiber)

제작된 유리봉을 용융해서 잡아 늘리거나 원심력을 이용하여 섬유상으로 제조

특징

• 불연성이 작음
• 흡음성, 시공성, 운반성 우수
• 유리계 광물질이 주 원료

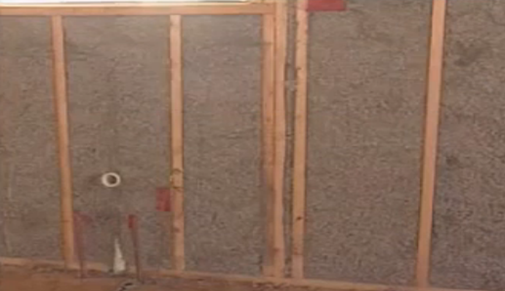

Cellourose (셀룰로스)

단열재로 사용하기 위해서는 난연재등의 첨가재를 첨가하여 공기를 주입하거나 부을 수 있는 상태로 제조

특징

• 흡음성과 단열성이 우수
• 친환경적인 소재
• 조습성
• 난연성





Cork (코르크)

코르크 껍질부분을 가공하여 만든 단열재

특징

1cm3에 4000만개의 공기구멍이 있어서 흡음성과 단열성이 우수, 열 전기 음향에 대하여 부전도성을 가짐



Polystyrene foam (스티로품)

다공질의 발포제 단열재

특징

다른 단열재에 비해 단열효과가 높고 경량 운반, 시공성 우수, 최고안전사용온도 70도, 화재시 착화나 유독가스의 발생위험 큼

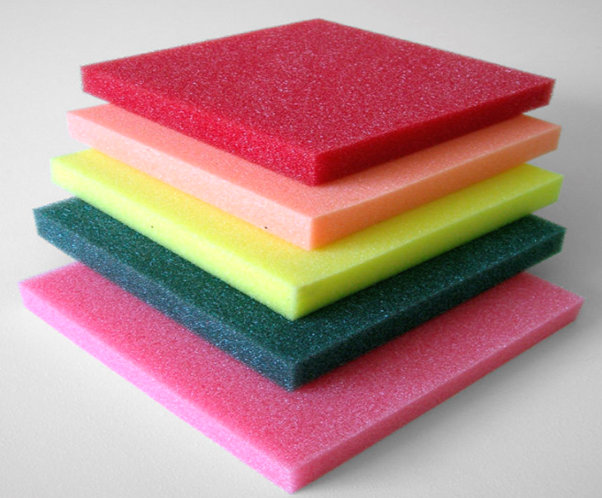

폴리에틸렌 폼

폴리에틸렌수지에 난연제 및 발포제를 배합하여 압축 발포시킨 후 냉각한 판상의 발포제

특징

결정성의 수지 발포의 균일성이 떨어지고 딱딱한 소재로는 만들 수 없어 생산량은 적은 편

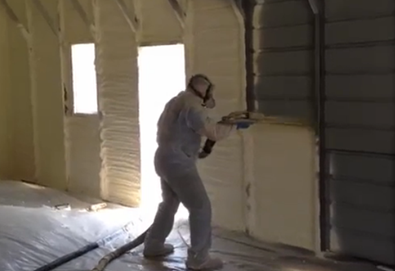

폴리우레탄 폼

발포제와 난연제를 혼합하여 발포형성한 단열재

특징

스펀지 상태의 다공질 물질 성형, 가공이 쉽고 자유로움, 자기접착성과 기밀성이 우수, 시공 후 부피가 줄고 열 전도율이 저하되는 단점



Urea foam (우레아폼)

요소와 포르말린에 의해 만들어지는 요소수지계를 원료로 하여 경화제와 공기를 사용하여 현장 발포 시킨 후 시공부위에 분사, 주입

특징

내열성 시공성이 우수한 분사식 단열재

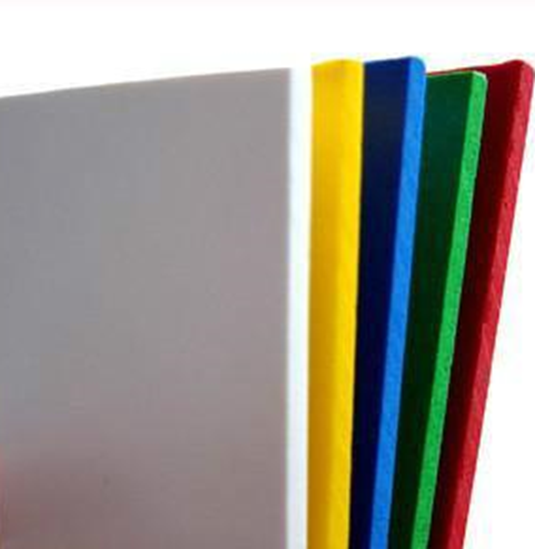

Phrnol foam (패놀 폼)

패놀수지를 발포하여 경화시킨 유기발포계의 판상단열재

특징

주택 공장등의 단열재 내장재로 많이 사용 높은 독립 기포로 구성되어 있어 장기간 높은 단열성 유지



Perlite (퍼라이트)

화산석으로 이루어진 진주석을 소성 후 분쇄. 소성팽창시킨 소재

특징

단열성, 불연성, 무독성, 보수성, 경량성









단열시공방식별 특성



1. 성형 단열재

• 구조체 시공후 접착제나 긴결재로 구조물에 부착시키거나 구조체와 동시에 시공하는 단열재
• 발포형 폴리스틸렌보드, 암면펠트 등이 있다.
• 공사감독이 수월하다.
• 접합부의 수가 많아 단열성능이 저하된다.
• 열교에 의한 결로우려가 상대적으로 크다.

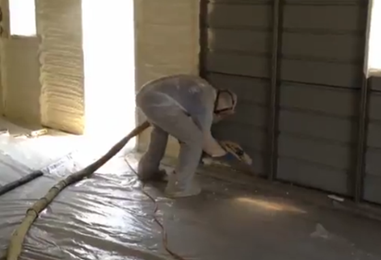

2. 현장 발포형

• 구조체 내의 발포(중단열) 혹은 내부벽면(내단열) 단열층을 형성하는 단열재
• 우레아폼, 우레탄발포제 등이 있다.
• 복잡한, 형상의 공간에 골고루 주입이 가능하다.
• 표면 마무리 상태가 양호하고 시공이 편하다.
• 품질검사가 다소 어렵다.

3. 현장 분사형

• 단열재를 시멘트 혹은 Binder와 함께 교반하여 압력으로 뿜칠하여 단열층을 형성하는 것
• 주로 암면, 경량골재를 이용한다.

4. 경입자형

• 특정한 형태나 규격이 없는 일차제품의 형태
• 솜, 입자, 분말
• 벽체, 천장공간의 충진으로 적합한 단열재

5. 현장 타설형

• 경량단열골재 혹은 기포발생혼화제를 섞어 콘크리트나 모르타르로 단열성능이 있는 층을 형성하는 것

6. 모르타르형
