건축에서 역보 구조란? 역보 구조 한 번에 이해하기

건축에서 역보 구조란 무엇일까?

건축에서 많이 사용은 하지 않지만 어떤 경우에는 가끔씩 사용을 하는 구조가 있습니다. 바로 보를 위로 만드는 역보 구조라는 것인데요. 천장 평탄화를 위해서 사용하는 구조 방식으로 건축 설계나 구조 검토 과정을 통해서 계획이 됩니다.

겉으로 보기에는 잘 들어나지 않지만, 공간의 완성도나 사용성을 크게 좌우하는 중요한 구조 방식이기도 합니다.

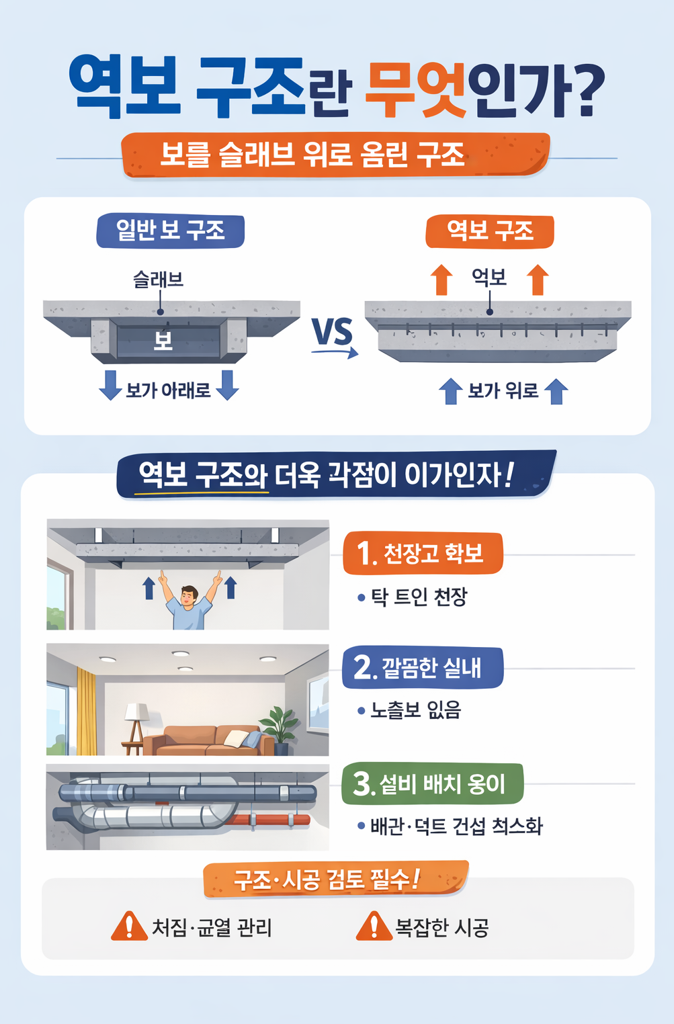

역보 구조란 무엇일까?

역보 (逆梁, Inverted Beam)

일반적인 보와 다르게 슬래브 하부가 아닌 상부로 돌출되어 올라와 있는 보 구조를 말해요.

• 일반 보 구조
  → 보가 슬래브 아래로 내려와 천장에 돌출됨
• 역보 구조
  → 보가 슬래브 위로 올라가 하부 천장은 평탄

즉, 구조 성능은 확보하면서도 실내 천장을 깔끔하게 만들기 위한 구조 방식이라고 이해하면 됩니다.

역보 구조를 사용하는 이유

① 천장고 확보

일반 보 구조에서는 보 하부로 인해 천장고가 낮아질 수 있습니다.
역보 구조는 천장이 평탄해져 체감 천장고가 높아지는 효과가 있습니다.

② 미관 개선

보가 노출되지 않아 공간이 단순하고 깔끔해 보이며,
주거시설·오피스·호텔 등에서 선호됩니다.

③ 설비 계획에 유리

덕트, 배관, 전기 트레이 등을 천장 하부에 자유롭게 배치할 수 있어
설비 간섭이 크게 줄어듭니다.







구조적 특징

• 슬래브와 보가 일체로 거동
  → 구조적으로는 T형보 또는 역T형보 개념
• 슬래브 두께가 일반 구조보다 두꺼워지는 경우가 많음
• 보 상부에 응력이 집중되므로
  균열, 처짐, 전단 검토가 중요

특히 장스팬 구간에서는 장기 처짐 검토가 필수적으로 수행됩니다.







역보 구조의 장점과 단점

장점

• 천장 평탄화로 공간 활용도 향상
• 실내 미관 개선
• 설비 계획 자유도 증가
• 고급스러운 공간 연출 가능

단점

• 슬래브 두께 증가 → 자중 증가
• 철근 배근 및 거푸집 시공이 복잡
• 공사비 상승 가능성
• 바닥 단차 발생 가능



실무에서 주의할 점

구조 설계 측면

• 처짐 및 균열 검토 필수
• 펀칭 전단(특히 기둥 주변) 주의
• 장기 하중에 대한 검토 강화

시공 및 계획 측면

• 역보 상부 바닥 단차 → 마감 계획 필요
• 발코니·옥상 적용 시 방수 계획 매우 중요
• 배수 경로 및 경사 확보 필수





역보 구조가 주로 적용되는 곳

• 공동주택 거실 및 방
• 오피스 기준층
• 호텔 객실
• 리모델링 건축물
• 주차장 상부 상층부

특히 천장 노출을 최소화해야 하는 공간에서 효과적입니다.







일반 보 구조와 역보 구조 비교

구분일반 보역보

보 위치	슬래브 하부	슬래브 상부
천장 형태	보 노출	천장 평탄
천장고	상대적으로 낮음	상대적으로 높음
시공 난이도	보통	다소 복잡
공사비	상대적으로 낮음	상대적으로 높음



역보 구조는

천장 평탄화와 공간 품질 향상을 위해 보를 슬래브 상부로 배치한 구조 방식입니다.

공간 활용과 미관 측면에서는 매우 유리하지만,
구조·시공·마감·방수까지 종합적인 검토가 반드시 필요한 구조라는 점을 기억해야 합니다.
