건축구조 모르타르 사용여부에 의한 유형 - 습식공법 (전체주입공법, 부분주입공법, 절충공법)

건축 돌 쌓기 (석재 마감 공법) 모르타르 사용여부에 의한 유형

모르타르 사용여부에 의한 유형

유형	공법	방식	석재형태
모르타르 사용여부에 의한 유형	습식공법 (wet supprot system)	전체주입공법 (total poring system)	가공된 판재
		부분주입공법 (partial poring system)
		절충공법 (eclectic proing system)
	건식공법 (dry support system)	앵커연결공법(conventional system)	가공된 판재
		강재트러스지지공법 (paneling system)
		판재끼움지지공법 (slip-in-support syestem)
		화강석판 pc공법 (granite veneer pc, GPC)











모르타르 사용여부에 의한 유형

모르타르는 무엇인가?

습식 공법

석재와 구조체 사이에 연결 철무와 사춤 모르타르를 사용하여 경화 시켜 석재를 고정하는 공법

알루미늄, 스테인리스 스틸 등의 내식성 재철을 사용하여야 한다.

돌의 형상, 크기에 따라 돌 두께, 연결철물의 두께 및 강도가 정해진다.



습식 공법의 장점과 단점

장점

• 시공예가 많아 기술면에서 문제가 없다.
• 주택 등 소규모 건물에 적합하다.
• 스텐레스제 긴결철물로 시공가능하며, 또한 몰탈 및 코킹으로 줄눈부 작업을 할 수 있어요.



단점

• 구조체에 변형이 생겼을 때 붙임돌에도 균열 등의 변형이 생기며 외기온 및 습도의 변화에도 붙임돌이 휘거나 비틀림이 생긴다.
• 동결, 백화현상, 얼룩 등이 자주 생기고 스민 물처리가 어렵다.
• 시공속도가 상당히 느리다.
• 몰탈 등이 부착되어 더러워지기 쉽고 또 없애기도 어렵다.











습식 공법 / 전체 주입 공법

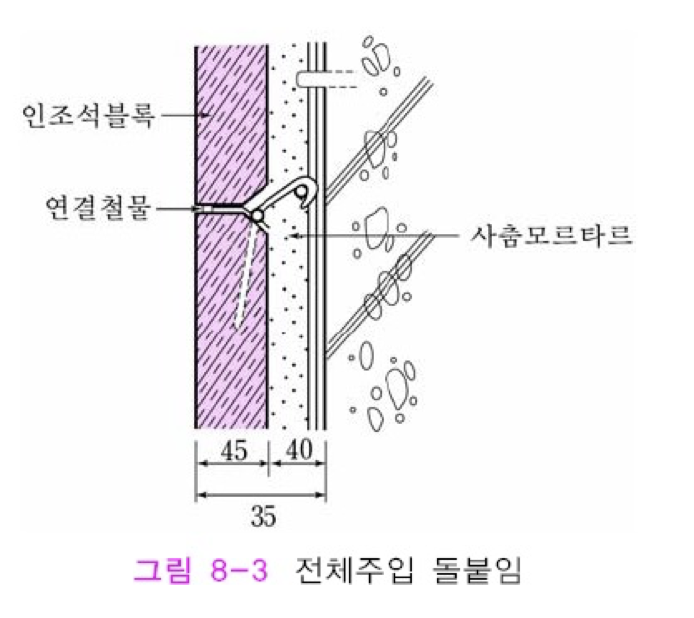

전체주입 돌붙임

미리 묻어둔 가로 근에 600~900mm 간격으로 세로 근을 용접하고 여기에 돌의 가로줄눈 위치에 따라 가로 근을 용접한 후 콘크리트 구조체와 돌의 뒷면 사이에 뒷채움몰탈을 채움으로써 경화시키는 공법

- 전체 주입 공법의 장,단점



경석붙이기

시공법은 경석붙이기에 준하나 경석의 경우는 흡수성이 크기 때문에 모르타르의 건조가 생기지 않도록 주의



거친돌 마구리 붙이기

안산암, 편암과 같이 깍이기 쉬운 돌을 얇게 직사각형으로 쪼개여 그 마구리를 노출 시켜 붙이는 것으로서 외벽의 일부나 현관 둘레, 로비, 필로티 등에 많이 사용된다. 돌두께는 20~70mm 정도로서, 현장에서 가공하면서 붙이는 경우도 많으므로 일정하지는 않다. 부착 바탕이 이 되는 콘크리트면은 반드시 청소를 하며 물이 침투하는 부분에는 방수처리를 한다. 하루의 쌓기 높이는 일반적으로 1.2M  정도마다 파이6mm 철근을 깔아 몰탈 속에 넣고 횡근 받이 근(파이 9mm) 사이에 파이3.5Mm (3.4~4.2mm)스텐레스로 고정시킵니다.

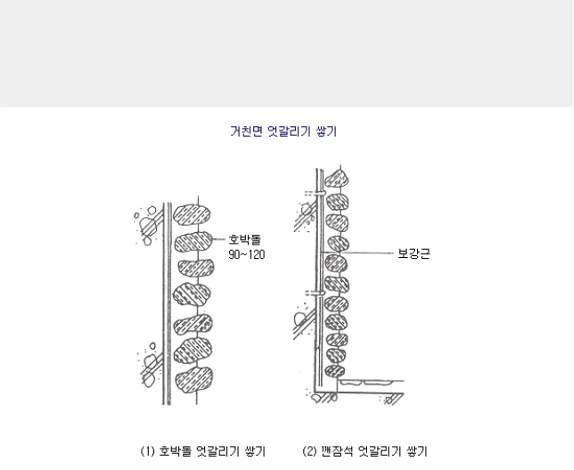

거친면 엇갈리기 쌓기

호박돌과 견치돌을 깰 때 부수적으로 나오는 깬잡석이 사용 자연미가 풍부하기 때문에 휴양소, 산장 등의 벽에 많이 쓰인다.

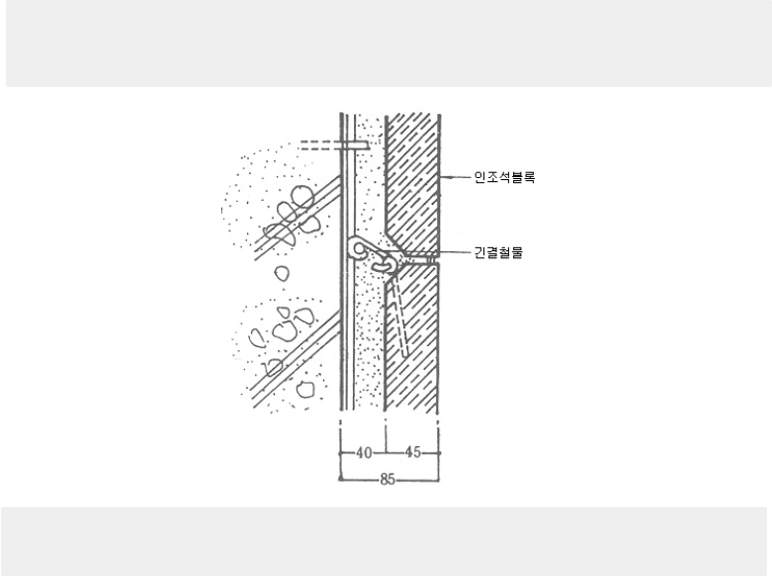

화강암이나 안산암의 종석, 모래, 시멘트를 사용하여 공장에서 생산된 인조석 block을 자연석 대용으로서 주로 외벽에 붙이는 것을 말한다.









습식 공법 / 부분 주입 공법

(대리석 / 테라조 블록 붙이기)

돌 뒷면의 몰탈을 채울 때 상하의 돌과 돌의 맞춤 부분에 띠 모양으로 약 10cm 가량의 나비만큼 시공하여 중간에 중공 부분을 남기게 하는 공법으로서 대리석 붙이기 및 테라조 블록 붙이기 등 주로 빗물이 미치지 않는 내부 벽에 사용



습식 공법 / 부분 주입 공법

(대리석 / 테라조 블록 붙이기)

장점

• 돌이 구조체에 밀착하지 않기 때문에 구조체의 구열, 변형 등의 영향을 좀처럼 받지 않는다.
• 몰탈 사용량이 전체 주입공법에서의 상용량에 비해 많지 않으므로 시공속도가 전체 주입공법에 비해 빠르다.
• 돌의 배면은 공간이므로 물이 침투하더라도 밑으로 빠지므로 하자의 원인이 되지 않는다. 등이 있으며

단점

• 윗 돌의 중량을 밑 돌로 지탱하기 때문에 높게 싸올릴 때에는 중간에서 그 하중을 구조체에 부담 시키는 보강 방법과 돌 두께, 돌의 강도 등을 잘 검토해야해요.



대리석 붙이기

현관홀, 승강기홀, 필로티, 집회실, 계단실 등의 내벽에 대리석, 사문석의 물갈기, 정벌갈기 등을 하여 사용한다. 돌의 크기는 보통 600x900x22mm 정도의 규격제가 쓰이고 있으며 한 변의 길이가 900mm을 초과하는 경우 돌 두께 25~30mm이 사용된다. 돌의 설치는 윗돌의 긴결철물(2.8mm~4.8mm φ 스텐레스)을 설치해서 구조체와 연결을 설치해서 구조체와 연결을 하고 상하의 돌은 꽂임촉으로 연결한다.

테라조 블록 붙이기

대리석의 종석, 모래, 시멘트를 사용하여 공장에서 생산된 테라조블록을 현관홀, 엘리베이터홀, 계단실, 세면장, 탕비실 등 내장재로 사용하는 것이며 설치방법은 1.5.3 대리석 붙이기에 준한다. 종석의 크기는 12~25mm의 것이 있으나 일반적으로 6~12mm이 가장 많이 사용되고 있다.



습식 공법 / 절충공법

절충공법과 부분주입공법과의 비교도 (고정 몰탈, 고정몰탈채움)









건식공법

- 건식 공법 (Dry support system)은 석재와 구조체의 연결을 위해 각종 연결철물, 앵커, 트러스 등을 사용하여 다양한 판재를 설치하는 공법

- 모르타르를 사용하지 않기 때문에 백화현상, 얼룩 등을 방지할 수 있다.



장점

• 고층건물에 유리하다.
• 구조체에의 긴결 방법 등을 개선하면 고법을 다양화 시킬 수 있다.

단점

• 돌 두께에 따라 풍압 등의 영향을 받으며 물체 등의 충격으로 붙임 돌이 파손되기 쉬워요.
• 구조체의 밑바탕 재질에 따라 부속 철물이 늘어날 수 있다.
• 모서리 부분 등의 특수 가공시 구조체와의 긴결이 까다롭다.
