Building information Modeling
BIM이란 무엇인가?
- software : revit, archiCAD, Digital project
- 위의 bim 프로그램을 사용한 4d 모델?
- BIM은 건물 전체에 관한 정보이며 통합된 데이터베이스에 저장된 완전한 설계도를 그리기 위한 것인가?
상호작용을 통해서 모든 구성요소들을 정의함으로써 설계가 가능하고 건물 구성요소들을 하나의 기술로부터 할 수 있다는 장점이 있다. 평면도를 그린 이후 다시 단면과 아이소메트릭, 투시도 등을 위한 모델링이 필요한 것이 아닌 하나의 모델을 통해서 모든 것들을 표현해내고 한 한 번의 수정으로 모든 도면은 업데이트가 가능하도록 말이다. 정량적 분석도 건물에 대한 기술과 연계할 수 있으며 견적과 물량산출 역시 가능하다는 부분이 바로 bim의 장점일 것이다. 그렇기 때문에 앞으로 건축에서는 그 어떤거보다 발전 가능성이 높은 부분이지 않을까 싶다.
CAD / 도면으로 소통과 BIM으로 소통의 차이점
CAD / 도면
BIM으로 소통
왜 BIM을 사용해야 할까?
- 현대 건축물은 보다 상호관련적이며 복잡한 통합 시스템을 사용한다.
- 계속 추가되는 레이어(공조, 데이터 시스템, 지속가능성, 외피, 주차장 등) - 문서 작업량의 증가
- 생애 주기 관리 - 시간과 비용의 추가
- 건설 생상선
- 에너지 등등
BIM에 대한 이해
- BIM 방법론의 목표는 단일소스 모델에 모든 것을 포함시켜 건물 또는 프로젝트의 전반적인 고찰을 가능하게 합니다.
- 모든 부재의 데이터(성능, 가격, 크기 등)를 입력 : parametric
- 부재들 간의 위상관계 : schema
- 도면들간 자동 업데이트 : 작업 흐름의 변화
- 각 팀들이 동시 작업 : 상호호환성이 관건이다 IFC
BIM이란 무엇인가?
BIM의 장점
3D 시뮬레이션 vs 2D 표현 | 3D시뮬레이션 가능 4D 각 요소들이 어떻게 조합될 수 있는가 이상을 보여줌 충돌예측(Navisworks 등) 환경변소, 자재량과 시간 계산 |
정확성 vs 추정 | 가상의 건설 양과 질에 대해 설계 및 문서화 작업상 정확성 건축재료와 환경변수를 실시간으로 |
효율성 vs 과잉 | 2D도면을 만드는 시간 감소(도면은 자체가 아니라 설명하는 수단이다 도면출력 감소 |
일반적인 건축프로젝트의 진행
- 건축가는 설계하고 consultants와 정보공유
- 다양한 cons들은 건축 도면을 바탕으로 각자의 전문분야에 맞는 도면 작성
- cons의 도면이 건축가에게 제공 - 건축가는 조합 / 업데이트
- 도면 인쇄 - 시공자에게 보내짐
- 도급인은 하도급에게 배포, 하도급은 샵드로잉 등 작성
- 도급인은 건설을 위한 도면 작성
- 검토와 조정의 시스템 필요 RFI / ASK / SK 등
BIM 기반 시스템에서의 진행'
- 건축가와 컨설턴트는 하나의 건물모델을 바탕으로 동시 작업 - 하나의 모델이거나 링크되고 업데이트 가능한 모델
- 디테일 단계에서 시공팀(도급/하도급)에 전달되어 관련된 정보를 덧붙임
- BIM모델은 현장에서 일어나는 변화를 반영할 수 있도록 조정
- 수정된 모델은 건물주와 시설운영자가 공유, 유지시스템, 제품정보 등 포
여러 요소의 관계를 파악
- 채광 - 건물의 방향과 구조
- 유리와 기계적인 부분의 관계
- 공기의 흐름 - CFD(computational Fluid Dynamics, 전산 유체 역학)
- 지리정보시스템 (GIS/Geographic Information system)
- 등등의 모든 변수는 건물디자인을 하면서 알 수 있음
디자인과 건설과정의 통합
통합된 문서 | 모든 문서는 통합 데이터베이스 또는 모델 내에 존재하므로 자동적으로 문서가 체계화 정보의 조정 업데이트의 자동화 - 최대의 강점 중 하나 Cons정보를 건축도면에 통합 : 간섭체크 등이 가능 |
디자인 단계의 시각화 | 3차원 모형이므로 디자인이 진행되면서 즉시 확인할 수 있음 건축주 등에게 실시간으로 아이디어 시각화할 수 있음 설득에 유용함 (차양장치 - Shading 등) |
건축산업의 참여자
건축주 (Owner) |
공사시작, 각 단계마다 최종결과를 통제하는 결정 경험정도가 틀리다. CM 고용 가능 목적에 따라 프로젝트 프로세스 결정 전통적인 프로세스에서는 건축가 대리인 |
사용자 (User / Occupant) |
대부분의 경우 건축주와 사용자가 틀리다. 직접 설계에 참여할 수 없음 건축가에게 목적과 열망을 전할 수 없음 |
건축가 (Architect) |
인간환경을 개선함에 있어 공익을 제공, 증진시켜야 함 편견없는 전문적 판단을 해야 함 기본서비스 : 설계(SD/DD/CD)+-(CA 혹은 감리) 추가서비스 : 예비연구(PD), 프로그래밍, 부지조사, 연구 등 건축주와 시공자 사이에 중립(전통적인 프로세스) |
컨설턴트 : 2절 참조 (Consultant) |
전문적 지식과 기술제공으로 건축가를 보충 건축가에 의해 고용(전통적인 프로세스) 건축가는 조정/통제 시공자와 직접 접촉 불가 토목, 구조, 기계설비, 배관설비 |
건축관료 (Bureaucracy) |
최소한의 건설기준을 확립하는 건축법규 관리 1차적 관심은 구조와 화재에 관환 안전기준 적합도 건축가는 최종도면과 시방서 제출 - 건축허가서 발행 최종 준공검사 후 입허가서 발행 |
시공자 (Contractor) |
원청자(General Contrator)는 많은 부분을 전문시공자에게 하청 GC의 1차적 기능은 하청자이 수행하는 건설작업 관리 입찰조정, 공사 계획, 공기계획, 현장감독, 건축가와 협업(RFI/ASK) Magic 5 |
조립업자 (Fabricator) |
자재를 가공/ 조립하는 현지 회사 전문시공업자(하도급)과 밀접한 관계 |
기타 | 대부기관, 보험기관 등등 |
건축과정의 조직
A. 전통적인 방법 (DBB:Design-Bid-Build)
B. 설계/시공 (DB:Design -Build)
C. 설계/시공 (DB:Design - Build) W/CM (CM at Fee)
D. 그 외
- DBB + CM (CM at Fee)
- CM at Risk
- 다중시공기반 CM at Risk
- 협력관계의 새로운 방식 BIM
B. Schematic Design
- 건물의 디자인을 나타내는 수준
- 기본 구조, 기본 재료 등이 나타남
- 공간, 실, 프로그램, 사용/ 소유자의 목적 등 만족
C. Design Development
- Schematic Design의 발전
- 단면상세에서 기본 시스템이 나타남(설비/구조)
- 기초 시방서 (Cut-Sheet) 등 준비
D.Construction Drawing (Construction Documents)
- 시공할 수 있는 모든 정보
- cost control (DBB 경우)
- 시방서, 디테일
E. Construction Administration
- 우리나라의 감리와 외국의 CA는 상이함 (감리 :건축주의 대리인, CA:건축주에 보고 / 시공 도움)
- RFI(Request for information / ASK 혹은 SK( Architectural Sketch)

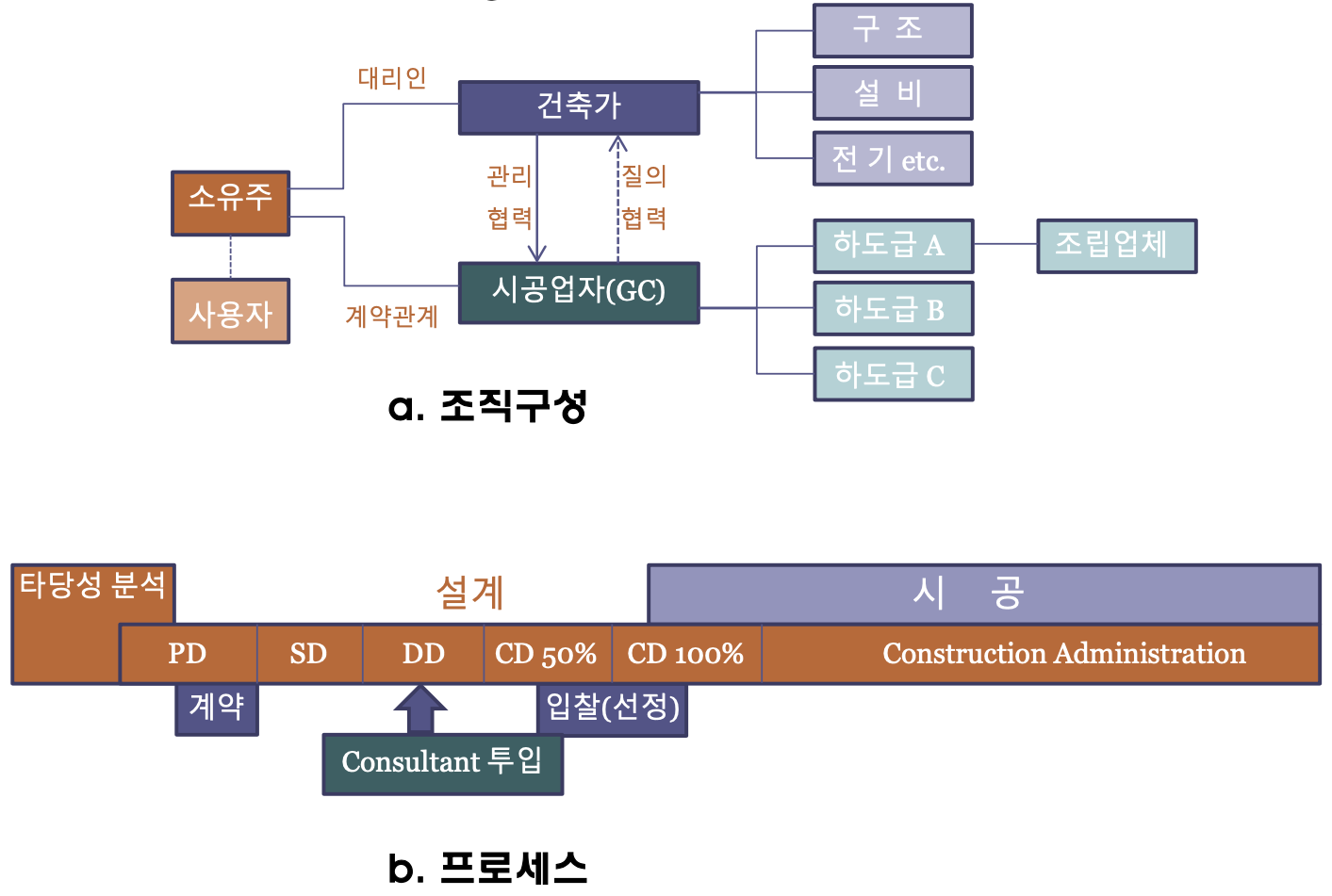

A. 전통적인 방법 (DBB: Design-Bid-Build)
a.조직구성 b.프로세스
B. 설계/시공 (DB: Design - Build)
C. 설계/시공 (DB:Design-Build) w/CM (CM at Fee)
공정관리의 개념
공정관리의 정의
- 지정된 공사기간 내 / 최소의 비용 / 최대의 효과
- 계획단계
- 정보 분석 - 시공방법 결정 - 세부 일정계획 수립 - 공정계획 수립 (요소들의 최적화)
- 진행단계
- 공정계획 : 작업범위, 일정계획, 비용예산 통제, 일정계획 분석, 만회대책 등의 적절한 조치
공정관리의 목적
결과적으로 생산성 증대, 품질 향상, 공기지연 감소
- 공정 합리화, 소요공기 엄수 / 단축
- 작업가동율 높임
- 공정정체에 따른 지연 방지
- 시공방법 개선 - 능률 향상
- 공정관리 적정화 - 공사비 원가 절감
간섭사항에 대한 대안 강구 - 프로젝트 관리에 대한 신뢰성 제공
10%의 공기단축과 7~8%의 원가절감
공정관리 기법
PERT / CPM
LOB(Line of Balance), LSM(Liner Scheduling Method)
- CPM기법을 반복작업이 많은 공사를 관리하는데 이용될 경우의 복잡함 해결
- 수직공간의 Zoning을 특징으로 하는 건축시설에 유용
- 세로축 = 단위작업의 수
- 가로축 = 공사기간
- 작업진행 = 직선
- 기울기 = 단위작업의 생산효율
Lean Construction
- 가장 효율적인 건설 생산 시스템을 의미
- 건설 가치작업인 처리작업(시공)을 최대화하고 비가치 창출작업인 운반, 대기, 검사 등의 작업을 최소화
구분 | 기존 생산방식 | 린 건설 |
생산방식 | 밀어내기식 생산 | 당김 생산 |
목표 | 효율성(계량의 생산성) | 효율성(질적 생산효율) 제고 |
장점 | 대량생산으로 할인가격 정용 공급체인 활용 가능 |
공사의 유연성 확보 필요한 순서로 작업 진행 자원의 대기시간 최소화 |
단점 | 설계변경, 물량변경시 마찰 우려 작업자의 생산에 대한 소극적 자세 작업의 대기시간 발생 |
소량구매로 할인율 적용 난해 정확한 시간 준수 |
관리 | 작업(activity)관리 | 흐름 관리(시공, 이동, 대기, 검사과정에서의 자재, 장비, 정보를 대상) |
BIM개요 / 파라메트릭 모델링
BIM의 장단점
BIM의 장점
- 증가된 건물 성능과 품질
- 빠르고 정확한 설계의 시각화
- 설계변경이 생겼을 때 쉬운 수정
- 어떤 단계에서도 정확한 2D 생성
- 조기협업(DB의 경우)
- 쉬운 검토
- 공사비 자동견적
- 에너지 효율성 향상
- 설계 시공계획의 일치
- 설계 오류 및 누락의 발견
- 시공상 문제들에 대한 빠른 대응
- 부품을 제작하기 위한 기초
- 설계 시공의 동시 진행
BIM의 문제점
- 모델 호환성 문제(IFC표준)
- 법률적 문제의 변화
- 정보사용 및 실무의 변화
- 처음 도입이 문제
- 소규모 설계사무실의 존립문제
파라메트릭 모델링의 문제점
- 범위성 : 모형이 커짐에 따라 메모리 차지량이 커지지만 객체간 상호 연관성 때문에 나누기가 힘들다 (AUTOCAD와 비교)
- 메모리 기반 : Revit, ArchiCAD vs 파일기반 : Beltley, Digital project, tekla structure
- 호환성문제 : dxf / ifc
- 건축용 BIM / 구조설비 BIM / 제조용 BIM
호환성 : IFC / XML
- IFC (Industry FoundationClass) : 특정 software에 종속되지 않는 개방적인 성겨의 데이터 교환 포맷, 건축/건설용, 대부분의 BIM Software가 지원
- XML : HTM의 확장언어, gbXML, IFCXML 등이 건설 / 건축에서 활용
IFC란 무엇인가?
- The Industry Foundation Classes (IFC) data model is intended to describe building and construction industry data.
- It is a neutral and open specification that is not controlled by a single vendor or group of vendors. It is an object-based file format with a data model developed by buildingSMART (International Alliance for Interoperability, IAI) to facilitate interoperability in the architecture, engineering and construction (AEC) industry, and is a commonly used format for Building Information Modeling (BIM). The IFC model specification is open and available.
1. 호환 포맷으로서 dxf와 ifc와 같은 객체 기반 포맷의 중요한 차이점은?
- dxf등의 호환 포맷은 개발사에서 자사의 소프트웨어 내부 데이터를 외부로 내보낼 수 있도록 독자적으로 정의. 대개 사람이 읽을 수 있도록 텍스트 문서 형식으로 되어 있음
- ifc 등의 데이터 교환 포맷은 특정 소프트웨어에 종속되지 않는 개방적 성격임. 기하학적인 형태에 대한 정보 뿐만 아니라 구성 요소간의 관계들과 각 요소에 관한 속성 및 관련 내용들을 포함.
2. bim기반의 설계소프트웨어가 bim설계 소프트웨어가 엔지니어링 소프트웨어로 전달할 필요가 있는 정보의 종류를 정의하여라
- Revit과 Ecotect
- 3차원 형태, 물체의 면, 객체의 구성정보(벽, 슬라브, 유리창 등), Material, 단면정보, U-Value, Admittance, solar absorption, 두께, 무게, 색깔 등의 정보
3. BIM으로 돌아오는 정보는?
- 적절한 shading Device, 조도, 음향, 열류 등의 분석 결과
건축가와 엔지니어를 위한 건축정보 모델링
설계에 미치는 BIM의 영향
- 개념설계 : 초기단계의 설계 의사결정을 위한 통합과 피드백 지원
- 엔지니어링 서비스의 통합 : 시뮬레이션 + 분석 도구
- 시공단계의 모델링 : 디테일, 시방, 견적 포함 - BIM의 근본적인 강점
- 설계 - 시공의 통합
- 전통적인 계약에서는 SD 15%, DD 30%, CD 55%, (AIA 1994)-case by case
- 설계와 시공단계에서 의사결정이 미치는 영향이 BIM의 사용으로 바뀜
설계 단계에서의 BIM의 사용
- SD:초기결정에 있어서 건축프로그램, 시공 및 유지관리 비용의 제한, 환경적 측면 고려하여 좋은 정보를 활용
- 건물시스템의 분석을 위한 BIM의 사용 : 구조성능, 온도제어, 환기, 조명, 동선, 음향, 에너지 공급 및 소비, 급수 및 폐기물 처리, 건물사용 등의 분석 소프트웨어의 통합
- 시공단계의 정보개발에 이용 : BIM의 기본적인 강점, 업무 처리속도와 품질을 높일 수 있다. 앞으로 모델자체가 시공도면의 법적 기초로서의 역할을 할 것임
- 설계와 시공의 통합 : 설계와 병행하여 빠르고 효율적인 시공 - DB에 적용. 제조를 위한 설계
- 모델기반 도면과 문서 준비
시공단계의 건물 모델
설계 시공 통합
- 현대 건물의 복잡성은 많은 도면을 필요로 하고 일관성을 유지하는 것이 힘들게 되었으며 오류는 시공단계에서 드러남.
- 설계 - 시공 상호협력 / 통합의 잇점
- 조달 스케줄 단축(Lead time)
- 지속적인 비용산출과 스케줄을 통한 value engineering
- 설계 제약 조건을 초기에 파악
- 조립상의 문제점을 초기에 감소
- 전반적인 시간 단축
- 일관성 오류에 요구되는 노력을 절감
설계 실무에 적용할 때 고려사항
- 초기비용, 교육 비용
- 초기 변화시에 상세한 인력 배치 계획 필요
- 너무 많은 모델의 상세 사항을 계획 초기에 제공함을 피할 것 : 설계 컨셉을 잃어버릴 수도!
- 건축주의 오해 유발
- 반복하기 어려운 결정이 초기에 내려질 수 도!!
- 사내 라이브러리의 개발 - 특화 가능성
